THUNDERBOLT MULTIPOWER
| Codice | Quantità | Dimensioni cm. L x P x H | Modello | Nome | POTENZA | richiedi |
|---|---|---|---|---|---|---|
| LSFE30053 | 1 | 430x195x225 | THUNDERBOLT | INCISORE LASER | MP 150 W | preventivo |
| LSFE30054 | 1 | 430x195x225 | THUNDERBOLT | INCISORE LASER | MP 200 W | preventivo |
| LSFE30055 | 1 | 430x195x225 | THUNDERBOLT | INCISORE LASER | MP 250 W | preventivo |
| LSFE30056 | 1 | 430x195x225 | THUNDERBOLT | INCISORE LASER | MP 300 W | preventivo |
| LSFE30052 | 1 | 430x195x225 | THUNDERBOLT | INCISORE LASER | MP 300 W X 2 | preventivo |
| LSFE30057 | 1 | 430x195x225 | THUNDERBOLT | INCISORE LASER | MP 600 W | preventivo |
| LSFE30058 | 1 | - | ACUSTO-OTTICO | MODULATORE | - | preventivo |
USO:

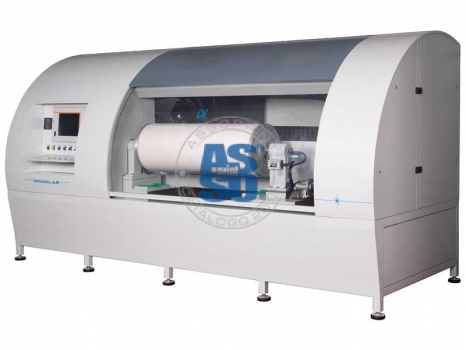

Macchina laser per incisione di cilindri da stampa in silicone e gomma.
La macchina è in grado di processare tutti tipi di cilindro presente sul mercato.
La macchina può essere configurata con diversi tipi di sorgenti laser in funzione delle esigenze di produzione.
DESCRIZIONE E CARATTERISTICHE:
ALTA PRECISIONE DI INCISIONE
RIDUZIONE DEI TEMPI DI INCISIONE
LASER CO2 CON POTENZA VARIABILE 150W-200W-250W-300W-600W
POTENZA 600W CON LASER SINGOLO
POTENZA 600W CON 2 LASER 300W IN PARALLELO
MODULATORE CON RISOLUZIONE FINO A 1270 DPI
CARRO PORTA LASER MOTORIZZATO
TESTA FLOTTANTE
PERCORSO OTTICO SIGILLATO
ALTA PRECISIONE DI ALLINEAMENTO
SOFTWARE DI GESTIONE E CONTROLLO LASER
PROCESSA TUTTI TIPI DI CILINDRO
DISPOSITIVO DI SOLLEVAMENTO DEI CILINDRI
PORTELLO DI CHIUSURA MOTORIZZATO
CARATTERISTICHE MECCANICHE:
Importante struttura in acciaio elettrosaldato normalizzato ad alta stabilità, per garantire la massima precisione di incisione su cilindri di grande formato (Rollmaster TR5 H18) anche ad alte velocità di rotazione.
Carro porta ottiche montato su particolari guide lineari con carrello a riciclo di sfere avente viti rettificate per conferire al sistema rigidità e precisione. Questo limita gli errori di allineamento ed aumenta la tolleranza ad eventuali vibrazioni.
Movimentazione del gruppo di messa a fuoco tramite autofocus a lente mobile azionata da un micromotore passo-passo di derivazione areonautica. Il posizionamento della testa viene gestito tramite software.
Rotazione cilindro e traslazione carro porta laser con motori Brushless.

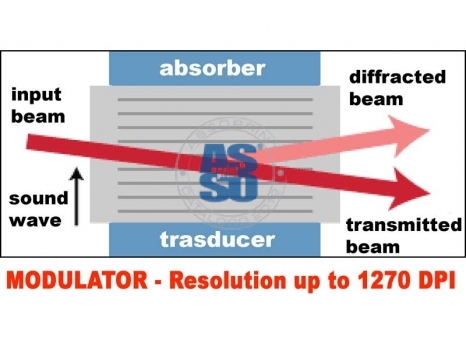

Modulatore acusto-ottico in grado di gestire la potenza del laser con una elavata precisione, garantendo definizione e stabilità delle incisioni, risoluzione fino a 1270 dpi, riduzione dei tempi di incisione fino al 50%, (opzionale).
La macchina è equipaggiata con un dispositivo di sollevamento per i cilindri, agevolando l’operatore nelle operazioni di inserimento.
Diametro minimo 220 mm.
Diametro max 760 mm (vertical silicon small).
Lunghezza massima di incisione 1700 mm.
Lunghezza massima cilindro 1800 mm.
Peso massimo cilindro 150 kg.
CARATTERISTICHE GRUPPO TESTA MOBILE:
La struttura che costituisce il gruppo della testa mobile si sposta in tutto il suo insieme durante l’incisione; questo permette al fascio di luce che costituisce il raggio laser di non subire deformazioni dimensionali e garantire così un’elevata precisione d’incisione su tutta la superficie del cilindro.
CARATTERISTICHE GRUPPO TESTA FLOTTANTE:
Attraverso un tastatore con cuscino d’aria viene mantenuta la distanza della lente focale dalla superficie del cilindro.
Il sistema di autofocalizzazione è estremamente preciso e reattivo in quanto si basa sul principio della lente mobile.
La testa flottante permette incisioni ad elevata risoluzione e velocità senza deformare la superficie del silicone.
Sono disponibili una vasta gamma di tastatori ottimizzati per i vari tipi di cilindro.
Percorso ottico sigillato, in grado di mantenere la lente pulita nel tempo.
CARATTERISTICHE SOFTWARE:
Il software di gestione é in grado di interpretare un file TIFF non compresso. E’ utilizzato un sistema PC compatibile con sistema operativo Linux.
Interfaccia utente semplice e di facile utilizzo e permette di richiamare file archiviati da menù o da trasferimento dati via rete.
Controllo numerico integrato per movimentazione e posizionamento laser con ripetibilità e precisione +/-5 micron.
Possibilità di incisione in modalità continua o passo passo.
Incisione senza giunta in senso circonferenziale.
Incisioni multiple con gestione software.
Ripetizione modulo in senso assiale.
Regolazione dimensione spot (minimo 40 micron).
Possibilità di curve di compensazione laser fino a 255 livelli.
Registo ed archivio incisioni.
Gestione manutenzione con diagrammi allarmi.
Possibilità di controllo remoto ed assistenza online.
Tutti i comandi sono comodamente attivabili da console tramite touch screen.
CARATTERISTICHE LASER:
La macchina può essere equipaggiata con diversi tipi di laser con potenza variabile da 100W fino a 600W, con potenze intermedie 150W, 200W, 250W, 300W.
Potenza 600W laser singolo semisigillato o due laser 300W in parallelo.
Tipo laser CO2 sigillato o semisigillato.
Ripetizione impulso 100 Khz in modulazione diretta o fino ad un Megahertz con modulatore.
POSSIBILI CONFIGURAZIONI DI POTENZA:
N°1 SORGENTE DA 150 Watt.
N°1 SORGENTE DA 200 Watt.
N°1 SORGENTE DA 250 Watt.
N°1 SORGENTE DA 300 Watt.
N°2 SORGENTI DA 300 Watt.
N°1 SORGENTE DA 600 Watt.
