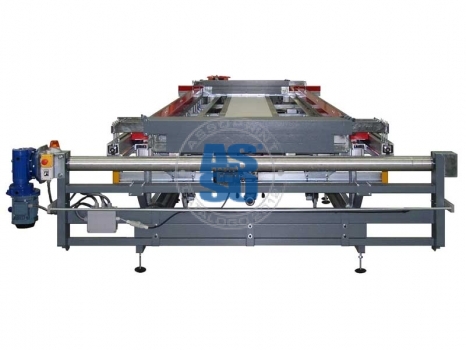

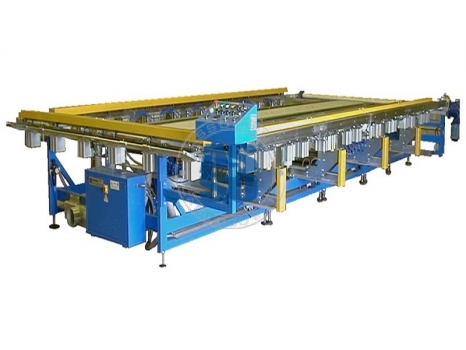

MESA PARA TENSAR TELA MECÁNICA “MODULEX HP”

MESA PARA TENSAR TELA MECÁNICA “MODULEX HP”
MESA PARA TENSAR TELA MECÁNICA “MODULEX HP”
MESA PARA TENSAR TELA MECÁNICA “MODULEX HP”
MESA PARA TENSAR TELA MECÁNICA “MODULEX HP”
MESA PARA TENSAR TELA MECÁNICA “MODULEX HP”
Código Cantidad Dimensiones cm L x P x H Dimensión útil mm Modelo Nombre solicitar
LSTS1100 1 410X190X90 1300X3000 HP 130X300 MESA PARA TENSAR TELA MODULEX presupuesto
LSTS1104 1 410X210X90 1600X3000 HP 160X300 MESA PARA TENSAR TELA MODULEX presupuesto
LSTS1111 1 410X230X90 1800X3000 HP 180X300 MESA PARA TENSAR TELA MODULEX presupuesto
LSTS1117 1 410X250X90 2000X3000 HP 200X300 MESA PARA TENSAR TELA MODULEX presupuesto
LSTS1201 1 130x150x90 1300X1500 HP 130X150 MÓDULO 1 presupuesto
LSTS1202 1 160x150x90 1600X1500 HP 160X150 MÓDULO 2 presupuesto
LSTS1210 1 180x150x90 1800X1500 HP 180X150 MÓDULO 3 presupuesto
LSTS1220 1 200x150x90 2000X1500 HP 200X150 MÓDULO 4 presupuesto

USO:
Este equipo se recomienda para laboratorios serigráficos con exigencia de gran productividad y calidad de tensado también en condiciones de trabajo extremas. En especial, apta para grandes formatos de bastidor.

DESCRIPCIÓN Y CARACTERÍSTICAS:
MODULEX HP mantiene las mismas características de la mesa para tensar tela TEM y TEC y presenta un particular sistema neumático de bloqueo de las pinzas que permite tensar todos los tipos de tejido de nailon, de poliéster y de acero. Los tejidos de acero se usan mucho tanto para fabricar escudos serigráficos especiales para la decoración a tercera cocción como para preparar bastidores para tamización de esmaltes y barbotinas. Las pinzas, luego del cierre, se ponen perfectamente planas y esto permite realizar las siguientes operaciones en la máquina sin ningún impedimento para el operador.
La mesa para tensar tela MODULEX HP presenta el nuevo y exclusivo sistema RAIL SYSTEM (sistema de rieles). Este sistema está diseñado para permitir la ubicación de las barras transversales que separan los cuadros con mínimo esfuerzo físico y con máxima seguridad. RAIL SYSTEM presenta dos guías, fijas a los lados de la mesa para tensar tela, sobre las que se pueden deslizar los carros porta barras transversales. De esa forma, las barras se mantienen permanentemente sobre MODULEX HP, en posición de estacionamiento, y se pueden ubicar con suma facilidad en el punto deseado haciéndolas deslizarse sobre las guías. Este sistema evita la obstrucción en altura de las máquinas tradicionales fabricadas con estructuras macizas de sostén necesarias para suspender las barras y para su desplazamiento.
MODULEX HP es completamente motorizado para permitir un tensado rápido y equilibrado. Tres motorreductores de adecuada potencia, aseguran el movimiento automático en las tres direcciones solicitadas: tensado longitudinal (tejido), transversal (trama), y vertical (movimiento plano de apoyo de los bastidores).
Todos los motores se conectan al final de carrera de seguridad que bloquean de forma automática su funcionamiento cuando se alcanzan las posiciones límite.
Con la mesa para tensar tela MODULEX HP se puede tensar el tejido diagonal, con el fin de evitar el molesto efecto moirè.
Sólido bastidor de acero pintado y estructura modular de diseño extremadamente compacto con obstrucciones reducidas, disponible en diferentes anchos, pero con una longitud básica de 300 cm mínimos.
Todas las partes mecánicas, en especial los ejes de transmisión, las cremalleras, los motorreductores, etc. están sobredimensionados de forma adecuada para garantizar la máxima fiabilidad.

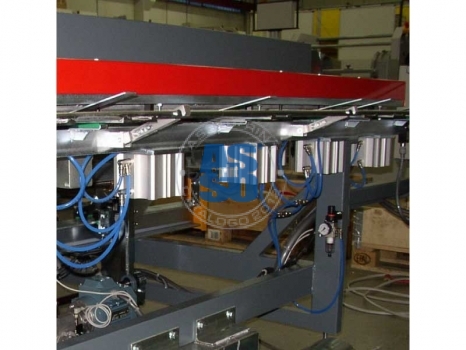

Para garantizar una perfecta estanqueidad de las pinzas en la fase de tensado, se instalaron pistones neumáticos de alta calidad y en cantidad adecuada.
Todos los modelos de laminadora MODULEX HP son modulares y se pueden alargar, cada vez, con la introducción de módulos de una longitud de 150 cm.

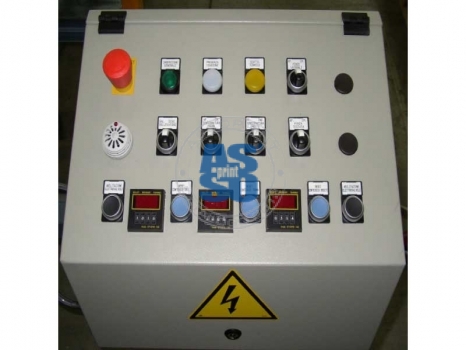

Cuadro de mandos integrado al bastidor de la máquina con dispositivos de seguridad sonoros y luminosos.
El sistema RAIL SYSTEM presenta barras prensatejido de tipo telescópico que se pueden alargar o acortar de forma autónoma siguiendo los movimientos de la máquina.
En los grandes formatos está disponible el pretensor del bastidor, que permite mantener un elevado valor de tensión con tejidos serigráficos con alto números de cables, sobre bastidores de gran formato.
ALIMENTACIÓN ELÉCTRICA:
400 V, 50 Hz, 3 fases +T.
Potencia instalada 2,5 Kw.
Para el funcionamiento de la máquina se debe realizar la conexión a la red de aire comprimido con presión de ejercicio mínima de 8 bares o proporcionar al equipo un compresor autónomo (no incluido).
